FORZA分解いぢり男(PIAA ELメーター編)

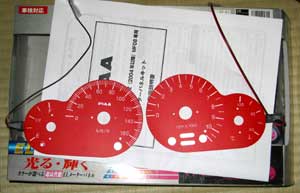

またまたやっております。今回はELメーター編! PIAAのELメーター(赤)を購入!!一番シンプルでカッコよかったので。 そしてここ数ヶ月で何回分解しているんだ!とツッコミたくなるぐらいフロント部を分解。

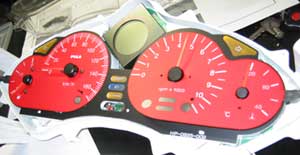

メーターの針を取らずにELメーターを取り付ける!(この時点では針はまだ赤)
問題は配線!説明書には・・・
イグナイターの(赤)を、右側の大きな空色のカプラーの(青/白)ハーネスに結線。
と、あるが・・・・・・・・・・右側・・・・・というと・・・
ああ、この青いアンサバックリレーの事か?
・・・・・が、しかし・・・・
(青/白)ハーネス無いぞ!?
・・・・・どういう事??PIAAの間違い?ミスプリ?年式の違い?←いやnewFORZA・Zだし!
迷うこと数十分・・・・サービスマニュアルの配線図を見ながら考える。
こうゆう配線は余りやった事がないので迷いまくり。
PIAAにも「ミスプリだ!どれが正しいねん!?」と問い合わせしようとも考えた。
だが・・・・よ~く考えると・・・・・
空色のカプラー・・・・(青/白)ハーネス・・・・・なんで空色を青と書かないの?
そして寒空の中、もういちどFORZAのフロント部を覗きまくる・・・・・・すると・・・
右側下の方に薄いエメラルドグリーン色したカプラーが・・・・。
そこから伸びる(青/白)ハーネス・・・・・コレかよ!
まったく紛らわしい!
サービスマニュアルには緑となっているし、取り付け説明書の写真白黒だし!
もう少し判りやすく書いて欲しいね!空色って・・・普通青系統の色だと思うやん!!

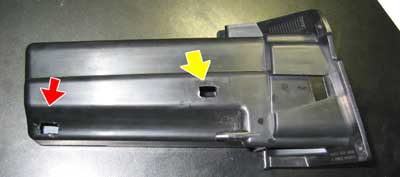

あとELメーターの光量調整のスイッチをリッドオープンBOX内部に取り付けるのだが(両面テープで)、
説明書ではかなりBOX前方部に付けるようになっている。(写真黄色矢印) でも、それでは殆どBOXが使えないので、奥の方に穴を開け取り付けた(写真赤矢印)。
取り付けの際ちょっと作業がやりずらいが、日常、光量をあまり調節しないだろうから奥に
スイッチがあっても構わないだろう。
↓奥にあるのが光量調整スイッチ。

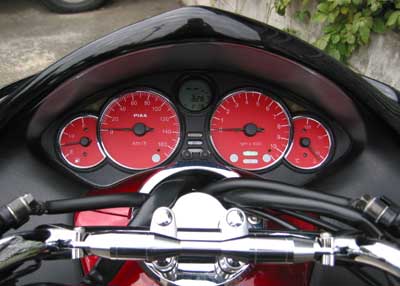

で、完了!!比べると派手さは一目瞭然!!(ハンドルも変わっています)
おお!なんかカッコイイ!!
当初は赤の色が明るくてZ・スペシャルの赤には合うが、キャンディーグローリーレッドとは合わないのでは・・・・
とも思ったが、意外にいいね!また派手になってしまった!

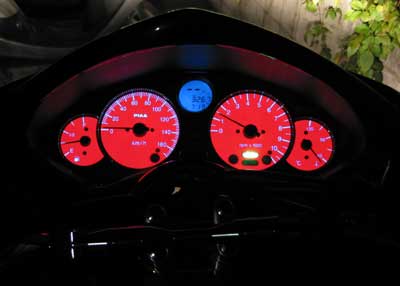

そしてそして、発光!!いや~派手です!いいです。
でも昼間はELメーターの光は殆どわかりません。 これでも光っているんですよ。判りませんよね・・・・・まあ、夜仕様という事で。
・・・でもカッコイイからいいか。
ちなみにメーターの針を黒く塗っていますので、昼でも見やすいです。
しかし・・・・・まだ思うこと。
あのカプラーのハーネスでいいんだよな・・・・・・・・・?
皆さん、カスタムは自己責任でお願いしますね。
<2005・11・29>
後日・・・青いカプラーも発見!
んで、結局ハーネスの色が合っていればいいのね・・・・・青でも緑でも空色でも・・・・。
電源が取れるハーネスは決まっているのね。
・・・・・・・勉強になりました。
メーターの針を取らずにELメーターを取り付ける!(この時点では針はまだ赤)
問題は配線!説明書には・・・
イグナイターの(赤)を、右側の大きな空色のカプラーの(青/白)ハーネスに結線。
と、あるが・・・・・・・・・・右側・・・・・というと・・・
ああ、この青いアンサバックリレーの事か?
・・・・・が、しかし・・・・
(青/白)ハーネス無いぞ!?
・・・・・どういう事??PIAAの間違い?ミスプリ?年式の違い?←いやnewFORZA・Zだし!
迷うこと数十分・・・・サービスマニュアルの配線図を見ながら考える。
こうゆう配線は余りやった事がないので迷いまくり。
PIAAにも「ミスプリだ!どれが正しいねん!?」と問い合わせしようとも考えた。
だが・・・・よ~く考えると・・・・・
空色のカプラー・・・・(青/白)ハーネス・・・・・なんで空色を青と書かないの?
そして寒空の中、もういちどFORZAのフロント部を覗きまくる・・・・・・すると・・・
右側下の方に薄いエメラルドグリーン色したカプラーが・・・・。
そこから伸びる(青/白)ハーネス・・・・・コレかよ!
まったく紛らわしい!
サービスマニュアルには緑となっているし、取り付け説明書の写真白黒だし!
もう少し判りやすく書いて欲しいね!空色って・・・普通青系統の色だと思うやん!!
あとELメーターの光量調整のスイッチをリッドオープンBOX内部に取り付けるのだが(両面テープで)、
説明書ではかなりBOX前方部に付けるようになっている。(写真黄色矢印)
取り付けの際ちょっと作業がやりずらいが、日常、光量をあまり調節しないだろうから奥に
スイッチがあっても構わないだろう。
↓奥にあるのが光量調整スイッチ。
で、完了!!比べると派手さは一目瞭然!!(ハンドルも変わっています)
当初は赤の色が明るくてZ・スペシャルの赤には合うが、キャンディーグローリーレッドとは合わないのでは・・・・
とも思ったが、意外にいいね!また派手になってしまった!
そしてそして、発光!!いや~派手です!いいです。
・・・でもカッコイイからいいか。
ちなみにメーターの針を黒く塗っていますので、昼でも見やすいです。
しかし・・・・・まだ思うこと。
あのカプラーのハーネスでいいんだよな・・・・・・・・・?
皆さん、カスタムは自己責任でお願いしますね。
<2005・11・29>
後日・・・青いカプラーも発見!
んで、結局ハーネスの色が合っていればいいのね・・・・・青でも緑でも空色でも・・・・。
電源が取れるハーネスは決まっているのね。
・・・・・・・勉強になりました。
